Ajout de fusible / nouveau circuit pour prise 12V
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Planète Peugeot J7-J9 Index du Forum -> La mécanique -> Le faisceau
Sujet précédent :: Sujet suivant
Auteur Message
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Mar 13 Déc 2016 - 21:21    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Je fais un peu de ménage dans le faisceau et j'aimerai faire un circuit propre pour brancher les accessoires.
Dans l'idéal je souhaite ajouter un fusible dans la boîte existante mais bien qu'il y ai la place il n'y a pas les cosses.

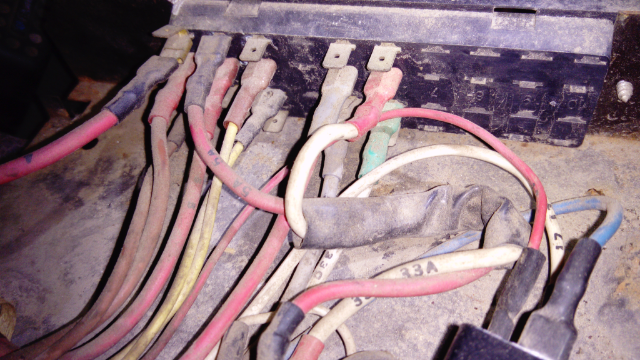

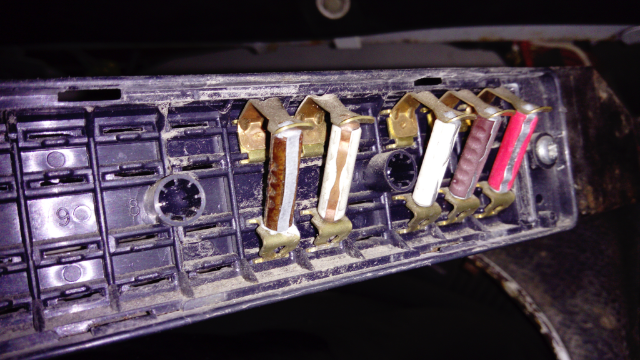

Voilà un visuel recto/verso de la boîte :








Je n'arrive pas à trouver des cosses similaires dans les boutiques spécialisées (mon ancienne, serie 04, classic auto élec...). Quelqu'un sait où trouver ce genre de chose ?


Si c'est introuvable et vu que je n'ai pas l'intention de changer toute la boîte, est-ce que je peux utiliser ça : https://www.manomano.fr/fusible/porte-fusible-etanche-a-broches-standard-10…
Il n'y a pas d'incompatibilité à utiliser plusieurs types de fusibles ?


Est-ce que je peux brancher l'horloge et un allume cigare (ou prise USB) sur le même fil et protégé par le même fusible ? La prise indiqué "max 20A", est-ce à dire que je dois la protéger avec un fusible 20A ? (L'allume cigare ou la prise USB servira à y brancher smartphone, tablette etc...)


Sinon sur la boîte d'origine il y a encore des cosses libres (en fait toutes sauf une), est ce que ça pose un problème si je m'y raccorde ? J'imagine que dans l'affirmative je dois choisir le bon fusible avec le bon ampérage et choisir un fil alimenté en continu comme le circuit des phares par exemple.
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Dernière édition par Kahouane le Lun 19 Déc 2016 - 09:05; édité 2 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 13 Déc 2016 - 21:21    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Alain15
Jiiste en formation

Hors ligne

Inscrit le: 17 Oct 2012
Messages: 227
Localisation: Junhac
Masculin Cancer (21juin-23juil) 羊 Chèvre

MessagePosté le: Dim 18 Déc 2016 - 19:26    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Bonsoir.
Moi personnellement je toucherais pas au boîtier de fusibles, celui-ci est propre au véhicule.
Par contre je créerais un nouveau circuit en partant directement de la batterie.
A partir de là tu peux installer une prise 12 volt ou allume-cigare protégé par un fusible d'au moins 10 ampères.
Si tu veux, je te fais un schéma . ???

_________________
Sauvons les J.


Revenir en haut
Visiter le site web du posteur
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Dim 18 Déc 2016 - 22:17    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Finalement j'ai opté pour cette solution.J'ai tout commandé pour faire un circuit en partant directement de la batterie. Je vais loger le nouveau fusible à proximité et quand j'aurai un peu de sous à ne pas trop savoir quoi en faire je mettrai un boitier à fusibles d'origine mais avec plus d'emplacements pré équipeés.
Pour le schéma je pense que ça va le faire, l'amas de fils ça rebute au début mais finalement ça a l'air assez simple. Pour le fusible j'avais pensé en mettre un de 20A max (j'ai pris du fil de 2,5mm2) car sur la prise c'est indiqué "max 20A". Je compte y brancher portables et tablettes pour les recharger sur la route.
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Revenir en haut
Visiter le site web du posteur
tiken
Jiiste nucléaire

Hors ligne

Inscrit le: 03 Mai 2012
Messages: 2 750
Localisation: Brezhoneg
Masculin

MessagePosté le: Lun 19 Déc 2016 - 09:51    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

10 A seront largement suffisants et te laissent un peu de marge  Wink
_________________
In Pigeot we trust

Géolocalisez vous ! C'est ici : http://www.planetej7-j9.com/t1159-G-olocalisation-des-membres.htm


Revenir en haut
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Lun 19 Déc 2016 - 10:34    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Ah oui, effectivement, je vois que le chargeur de mon téléphone délivre 2A.
Bon, ben je suis laaaaaaarge avec mes fils 2,5mm² ! Au moins ce sera une installation safe Laughing

Et du coup j'imagine que je peux mettre sur le même circuit la prise 12V "allume cigare" + une prise USB.
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Revenir en haut
Visiter le site web du posteur
tiken
Jiiste nucléaire

Hors ligne

Inscrit le: 03 Mai 2012
Messages: 2 750
Localisation: Brezhoneg
Masculin

MessagePosté le: Lun 19 Déc 2016 - 12:10    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

A l'aise ! Tu peux même descendre un peu en ampérage, disons que plus l'ampérage de ton fusible sera faible, plus ton circuit sera sécurisé.
Mais tu as raison de mettre du 2,5, qui peut le plus peut le moins !
_________________
In Pigeot we trust

Géolocalisez vous ! C'est ici : http://www.planetej7-j9.com/t1159-G-olocalisation-des-membres.htm


Revenir en haut
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Ven 23 Déc 2016 - 08:32    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Voilà, c'est fait.
Je ne vais pas vous faire un tuto parce que franchement c'est basique de chez basique.
J'ai utilisé du fil de 2,5mm², un porte fusible standard et enfiché un fusible de 10A. Finalement la prise 12V est la seule branchée sur le circuit, j'ai laissé le circuit de l'horloge tel quel.
En revanche puisque la prise est branchée en direct elle est alimentée même quand le contact n'est pas mis. Il faudra veiller à ne pas oublier de débrancher les accessoires lors des arrêts prolongés.

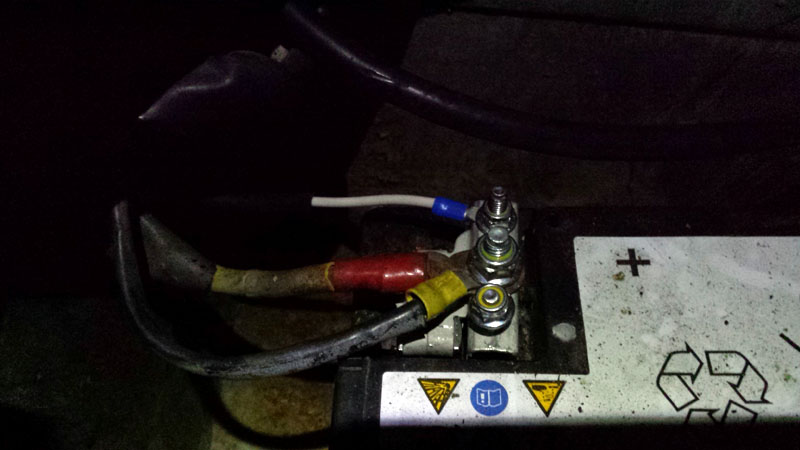

J'en ai profité pour faire un branchement propre sur la batterie en achetant un "bornier" neuf :

Le circuit de la prise est le fil blanc, ça permet de le repérer facilement. Je l'ai passé dans une gaine PVC souplisseau (trop petite, j'aurai du prendre la taille au dessus). Le circuit de la prise suit le faisceau dans le compartiment moteur et ressort à proximité de la boîte à fusibles d'origine. Je pense qu'à terme je changerai la boîte pour y intégrer ce circuit supplémentaire.

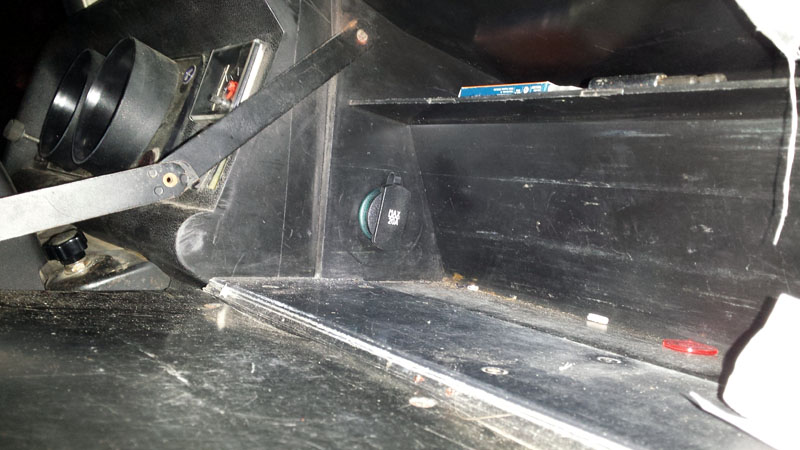

J'ai planqué la prise dans la boîte à gant en perçant un trou avec une scie cloche diamètre 26mm (rappel : mon J7 est de 1978, le tableau de bord est identique à celui des premiers J9) :

Ca reste donc discret et ça ne vient pas ajouter une "pustule" anachronique sur le tableau de bord. Je n'avais de toute façon plus de place ailleurs.

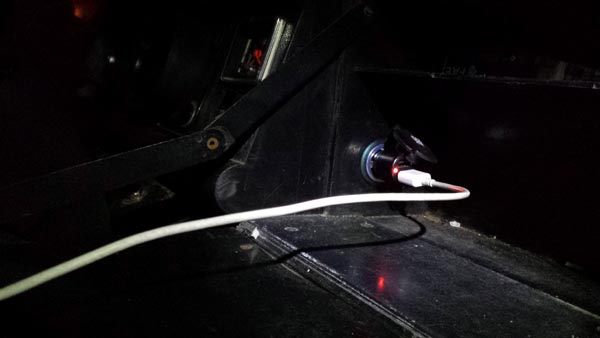

Et ça marche, la diode rouge le prouve Mr. Green :


Il ne reste plus qu'à acheter la glacière électrique pour la brancher dessus (en roulant) histoire d'apporter les bières fraîches à Tiken Laughing .
On pourra aussi recharger les portables et dépasser les 4 jours d'autonomie Okay
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Dernière édition par Kahouane le Ven 23 Déc 2016 - 08:43; édité 2 fois
Revenir en haut
Visiter le site web du posteur
tiken
Jiiste nucléaire

Hors ligne

Inscrit le: 03 Mai 2012
Messages: 2 750
Localisation: Brezhoneg
Masculin

MessagePosté le: Ven 23 Déc 2016 - 08:36    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Okay
_________________
In Pigeot we trust

Géolocalisez vous ! C'est ici : http://www.planetej7-j9.com/t1159-G-olocalisation-des-membres.htm


Revenir en haut
Shinta85
Administrateur

Hors ligne

Inscrit le: 19 Avr 2012
Messages: 5 403
Localisation: Partout dans le néant
Masculin

MessagePosté le: Ven 23 Déc 2016 - 18:22    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Un bornier 3 points? tu l'as pris où?
_________________
http://peugeotjj.canalblog.com/
http://audia4b5.canalblog.com/


Revenir en haut
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Ven 23 Déc 2016 - 19:25    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

J'ai tout chopé ici : http://www.classicautoelec.com (Désolé, pas de lien cliquable, mon ordinateur à la maison est HS, je suis sur tablette et c'est fastidieux).

D'ailleurs ça me fait penser, ce serait possible de faire une rubrique "bonnes adresses"  ou une rubrique " où trouver la pièce introuvable" ou bien encore une liste de liens intéressant (par exemple j'ai trouvé un gars qui fait un tuto de la réfection totale de ses sièges d'Estafette il me semble)
Depuis quelques jours en farfouillant je suis tombé sur des boutiques internet qui peuvent être intéressantes. Depuis j'ai acheté Gazoline et j'ai decouvert qu'elles sont toutes dans les pages petites annonces mais tout le monde n'achète pas forcément ce genre de magazine.
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Revenir en haut
Visiter le site web du posteur
Adrien25
Jiiste blindé

Hors ligne

Inscrit le: 22 Sep 2014
Messages: 1 312
Localisation: Besançon
Masculin

MessagePosté le: Dim 25 Déc 2016 - 04:05    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Merci pour ces infos !

Revenir en haut
Visiter le site web du posteur
Shinta85
Administrateur

Hors ligne

Inscrit le: 19 Avr 2012
Messages: 5 403
Localisation: Partout dans le néant
Masculin

MessagePosté le: Dim 25 Déc 2016 - 08:19    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

En magasin je trouve que des deux bornes et en plus ,plus cher.
Merci pour l'info.
_________________
http://peugeotjj.canalblog.com/
http://audia4b5.canalblog.com/


Revenir en haut
Karo
Jiiste occasionnel

Hors ligne

Inscrit le: 03 Fév 2016
Messages: 58
Localisation: Nantes
Féminin Poissons (20fev-20mar)

MessagePosté le: Mer 1 Mar 2017 - 10:57    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Bien joué, c'est propre ! Comment ça se passe pour le - ? Tu as fermé ton circuit ou tu as juste fais partir ton fils du + jusqu'à ton accessoire sans faire de retour ?
_________________
La rouille et le CT, une vraie nuiserie.......


Revenir en haut
Kahouane
Jiiste diplômé

Hors ligne

Inscrit le: 30 Nov 2015
Messages: 354
Localisation: Eure
Masculin

MessagePosté le: Mer 1 Mar 2017 - 20:36    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

Il n'y a pas de moins, le + va à une borne de la prise et l'autre est reliée à la masse (j'ai branchée cette masse là où il y a d'autres équipements reliés)
_________________
J7 2,1D fourgon 1978 : http://www.planetej7-j9.com/t1782-Le-J7-de-Kahouane.htm


Revenir en haut
Visiter le site web du posteur
tiken
Jiiste nucléaire

Hors ligne

Inscrit le: 03 Mai 2012
Messages: 2 750
Localisation: Brezhoneg
Masculin

MessagePosté le: Mer 1 Mar 2017 - 21:12    Sujet du message: Ajout de fusible / nouveau circuit pour prise 12V Répondre en citant

c'est donc le moins !  Wink
