[TUTO]Remplacement silentbloc de triangle de suspension


Poster un nouveau sujet   Répondre au sujet    Planète Peugeot J7-J9 Index du Forum -> La mécanique -> Essieu avant
Sujet précédent :: Sujet suivant
Auteur Message
MisterZed
Débutant du J.

Hors ligne

Inscrit le: 04 Nov 2017
Messages: 17
Localisation: Charente-Maritime
Masculin

MessagePosté le: Jeu 16 Aoû 2018 - 16:40    Sujet du message: [TUTO]Remplacement silentbloc de triangle de suspension Répondre en citant

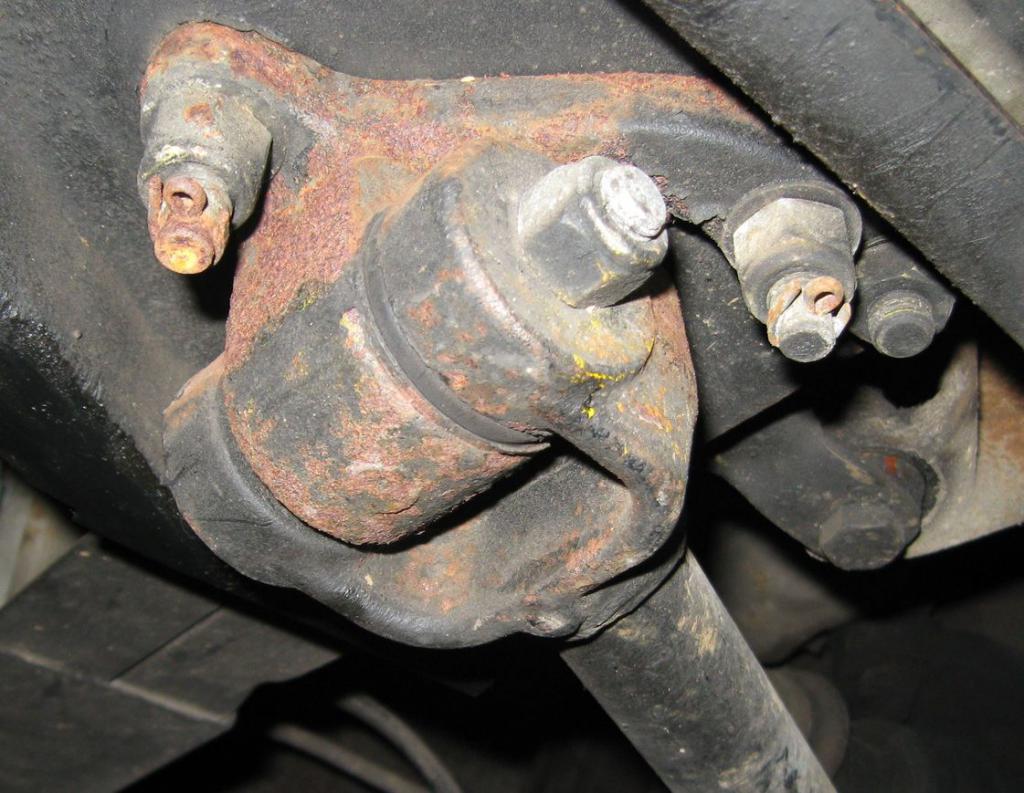

J'ai du changer mes silentblock de triangles de suspension, au niveau des semelles ; d'autres posts montrent très bien la marche à suivre, mais je n'avais pas de presse à ma disposition.


J'ai donc imaginé un outil pour faciliter la tâche.
Quand je passe chez mon ferrailleur préféré, je prends parfois quelques chutes qui me semblent utiles : ici, un morceau d'IPN et un U ; ce sont des costauds.

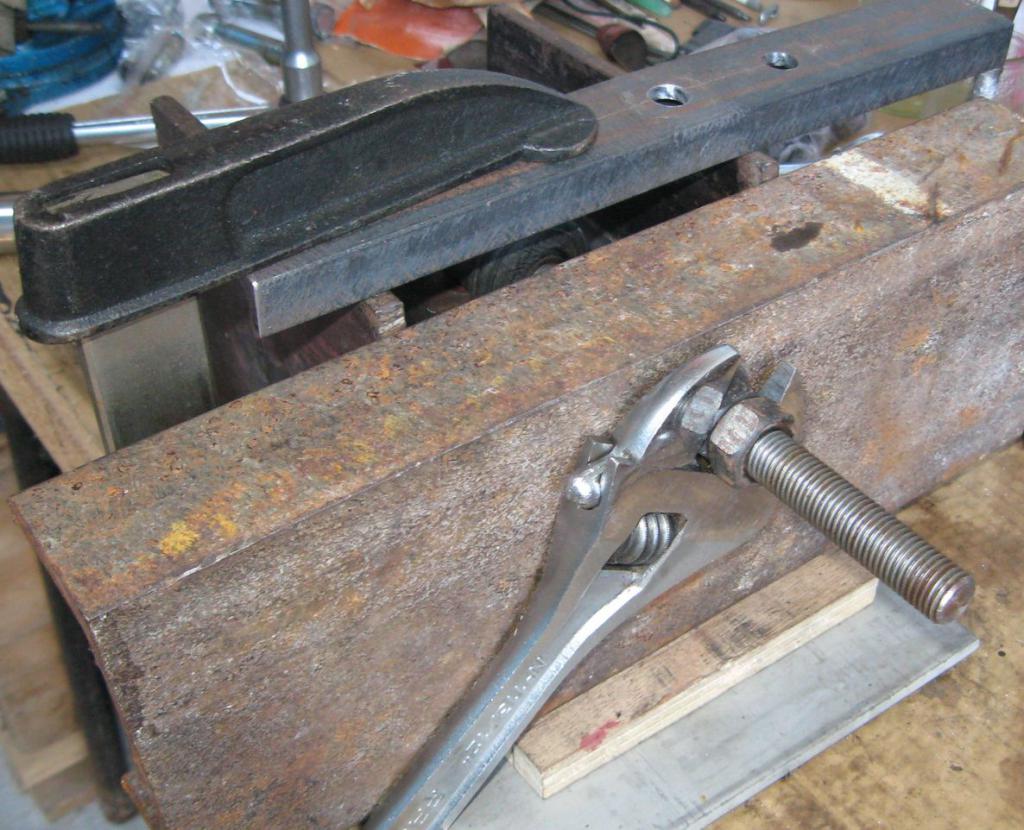

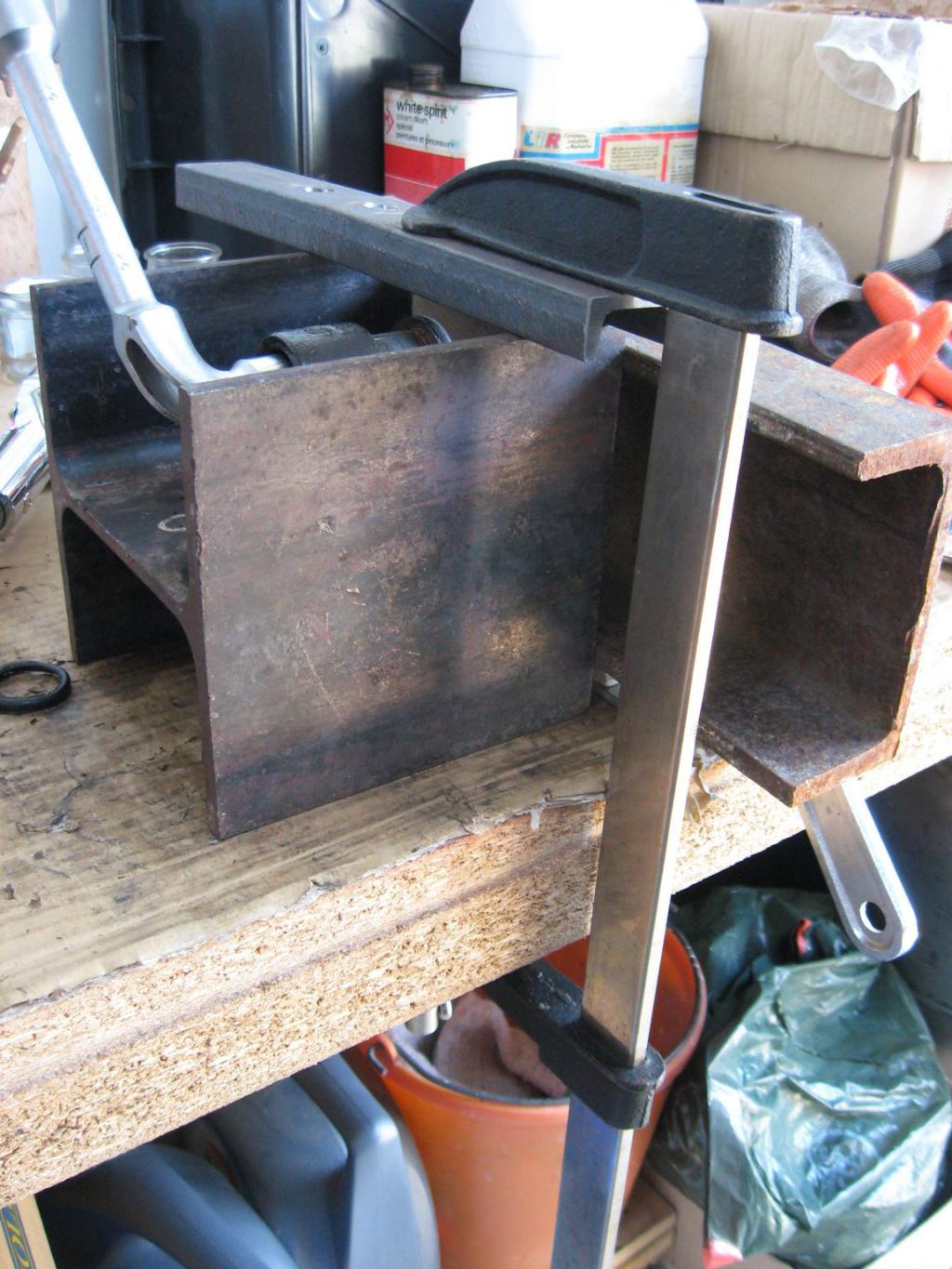

Voilà le montage, avec un serre-joint
4 trous dans la ferraille : 3 de 12 mm dans l'IPN, l'autre, ça doit être du 15 ou du 16


J'avais également des morceaux de tige filetée ; il faut un bon acier (celui doit être du 12.9) en diamètre 15 ou 16

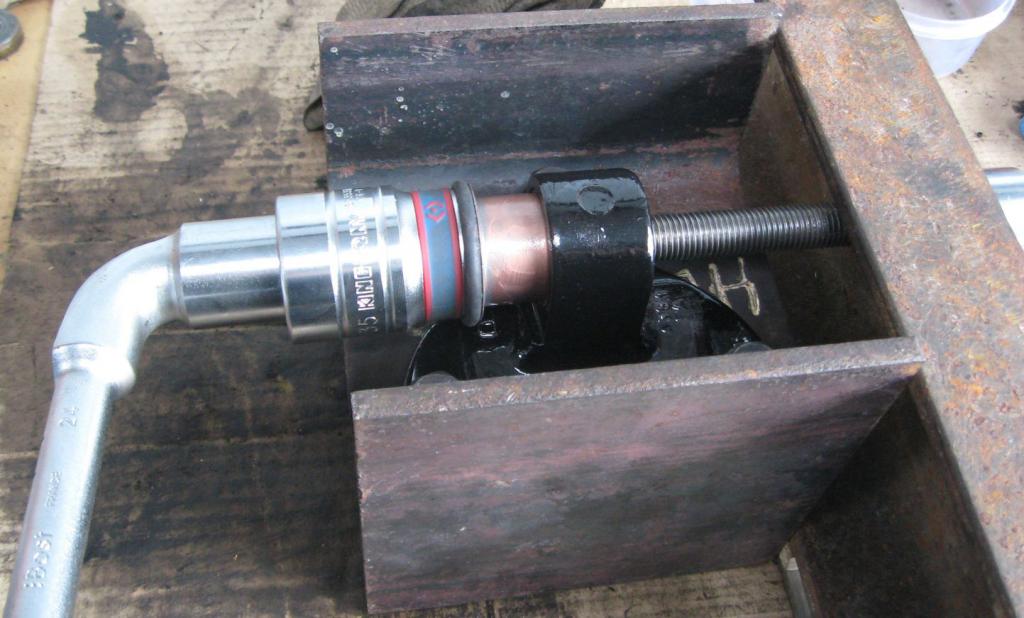

L'autre face, avec écrou et contre-écrou.



Il y a de grosses rondelles au diamètre sous la clé

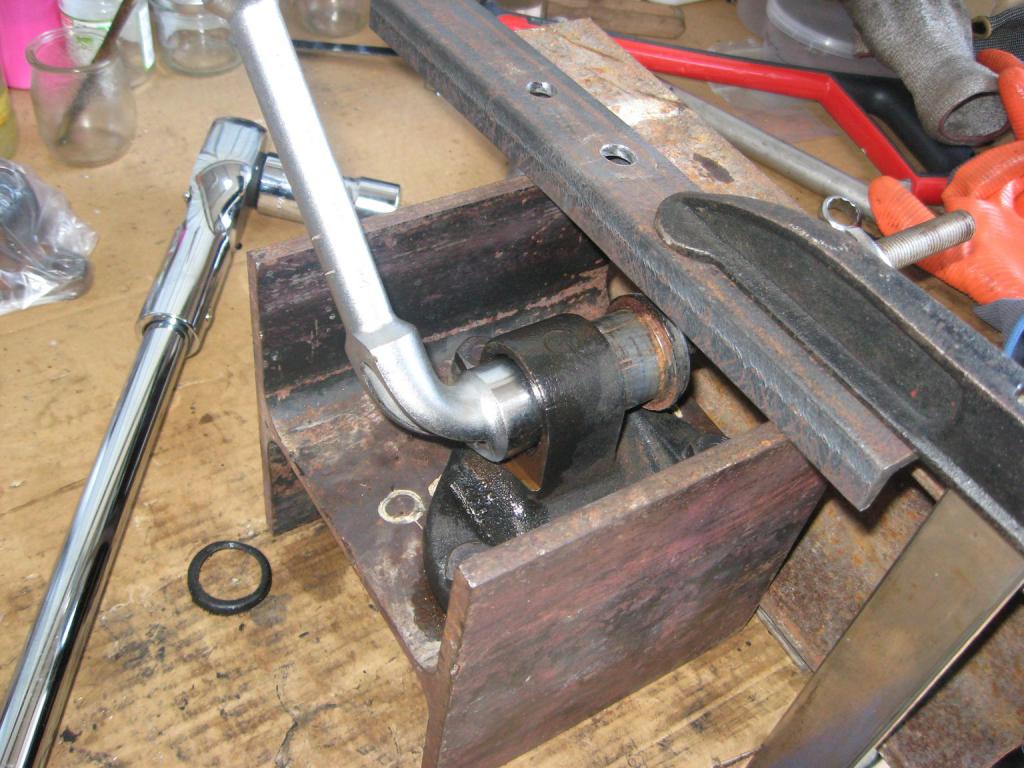

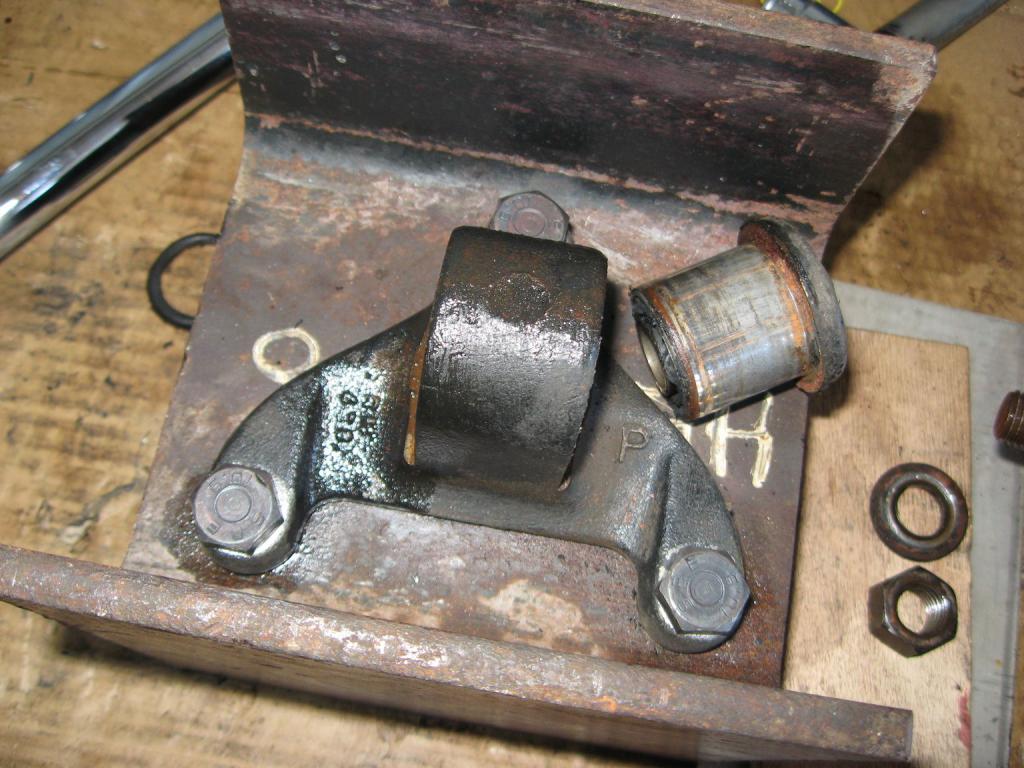

Voilà l'outil, la semelle fixée dessus avec du 12 mm, dans l'axe de IPN bien sûr !



Ensuite la suite logique : bain de lessive de soude, acide citrique, brossage ...



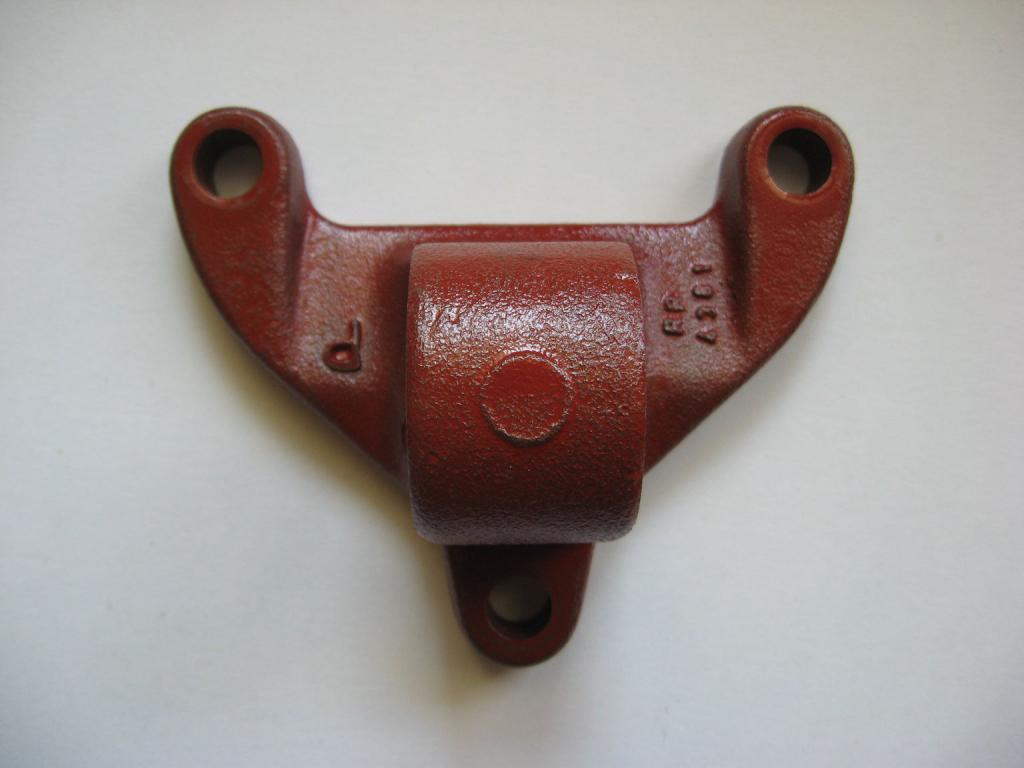

Rustol CIP

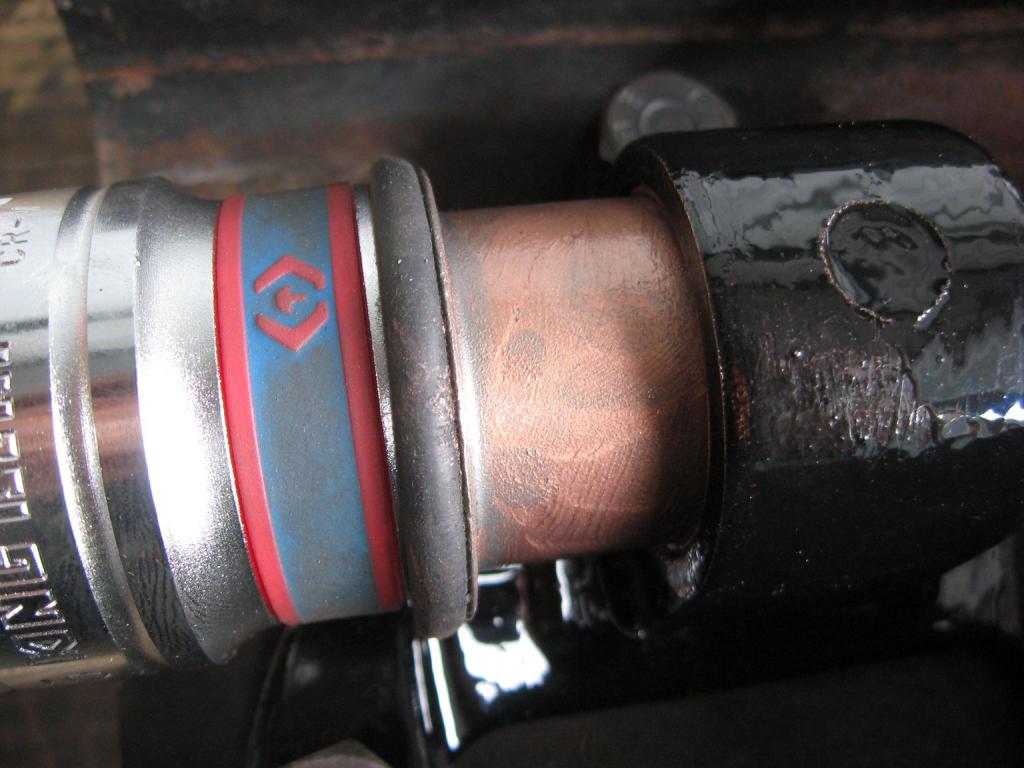

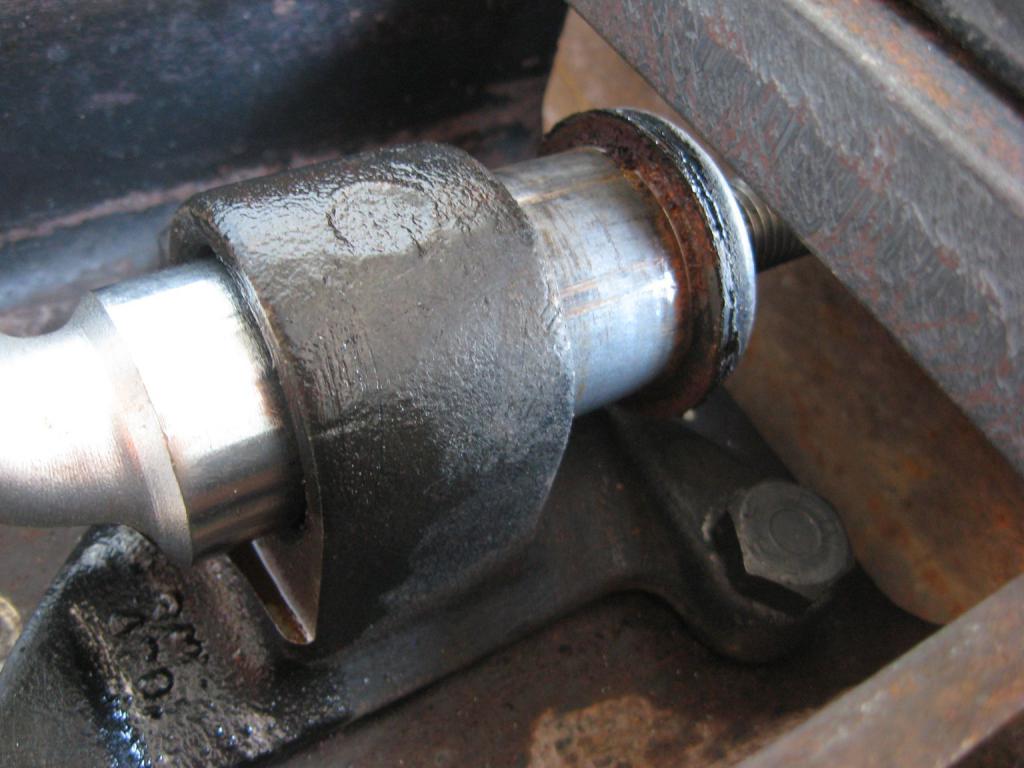

Remontage avec le même outil et dans le sens inverse, avec de la pâte de cuivre et une autre douille appropriée (36 mm, c'est celle de l'écrou de moyeu) pour ne pas couper le caoutchouc (il faut bien centrer)



détail ...

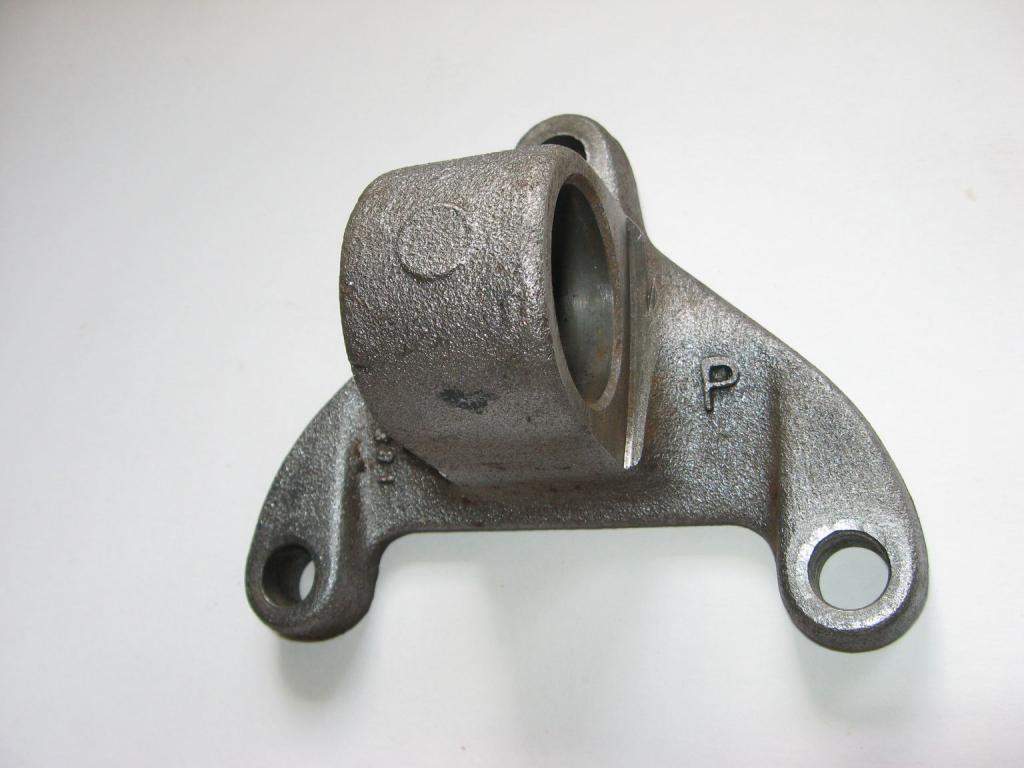

Les pièces prêtes pour le montage

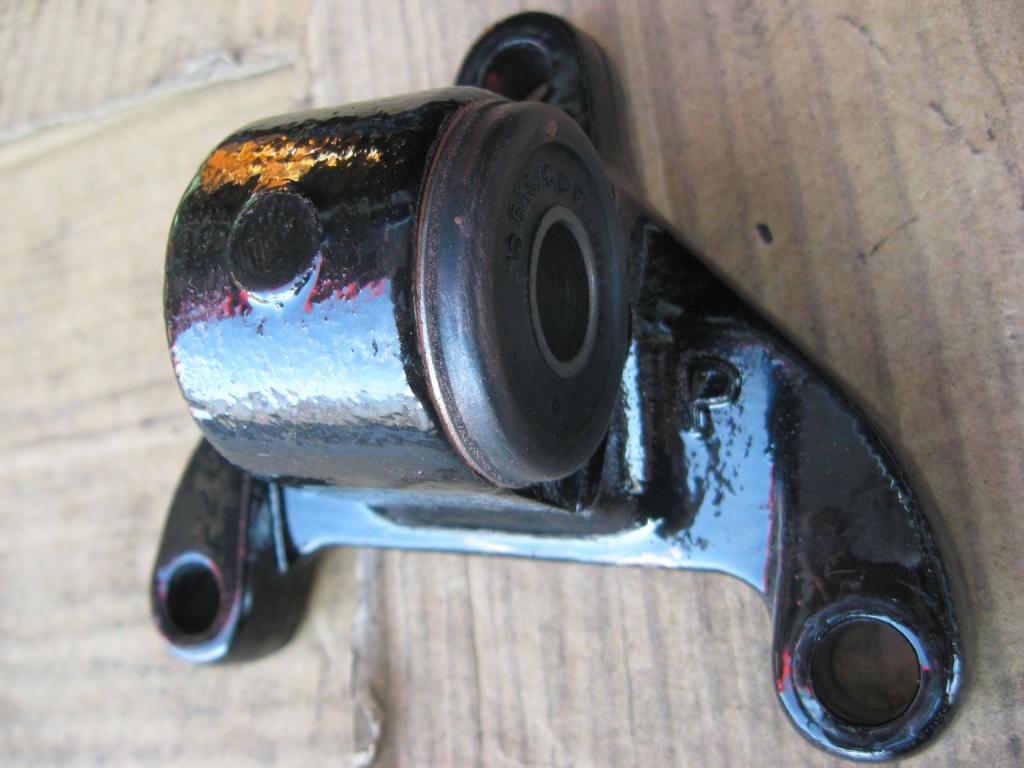

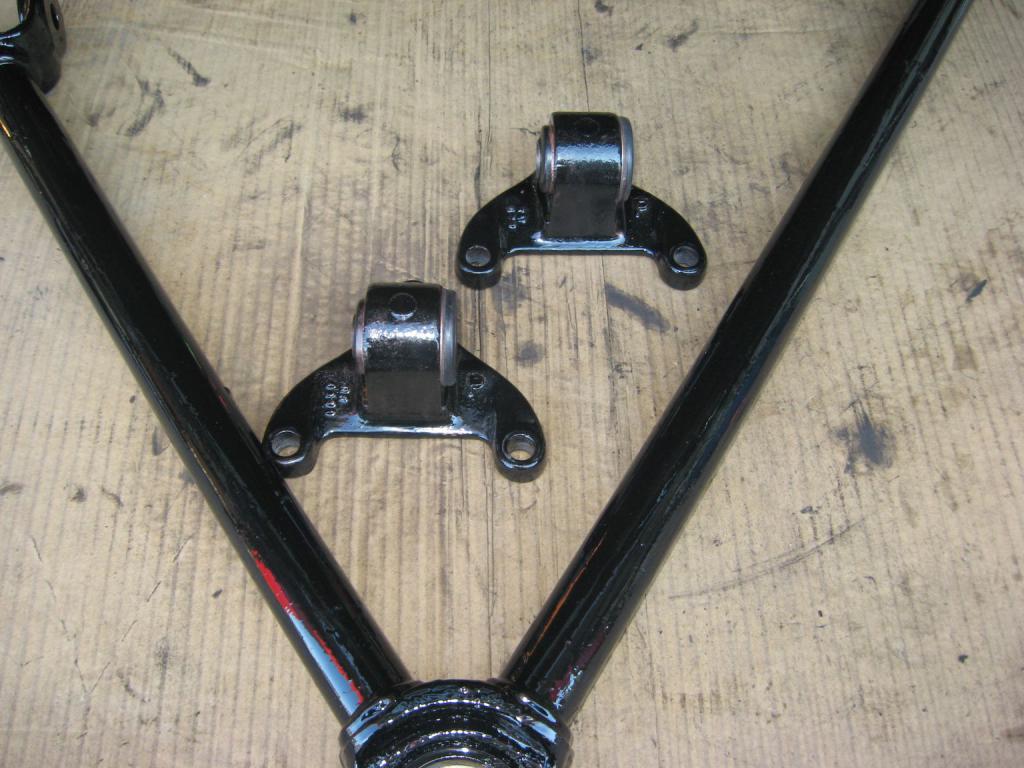

Le détail de la semelle avec son nouveau silentblock

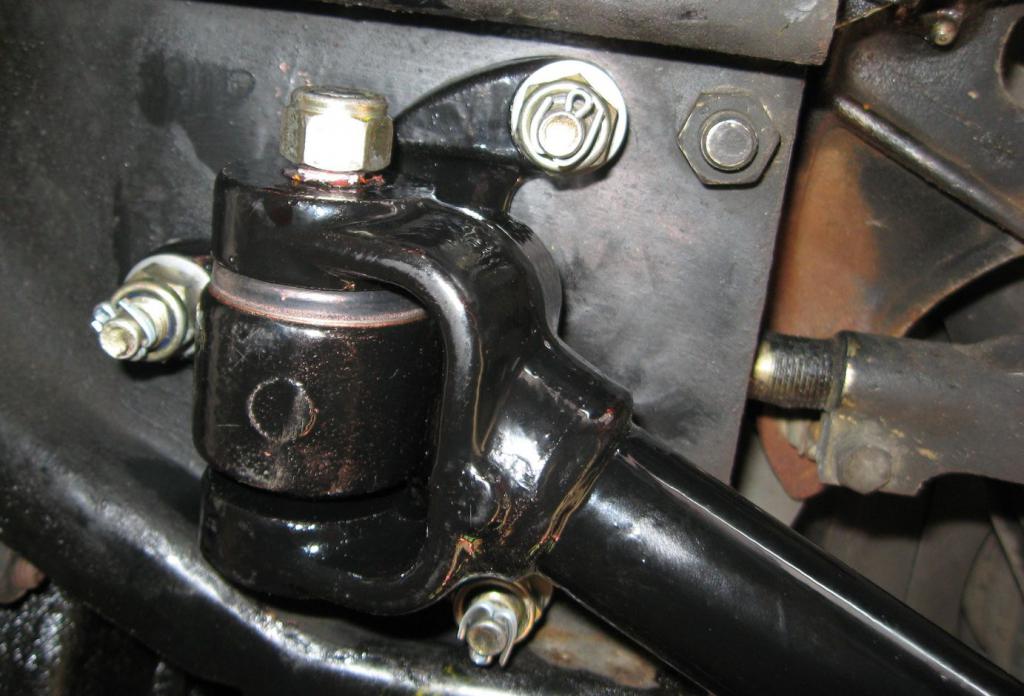

... et posé !



J'espère que ce sera utile pour d'autres jiistes Very Happy
